西門子恒溫恒濕機組控制方案及系統構成

1、 控制方案
    送風口附近和回風管道安裝溫濕度傳感器,監測送風溫濕度，回風溫濕度與除濕間溫室度最接近，經過充分混合，認為是室內溫濕度，此溫度傳感器受控。
1）溫度控制：根據回風溫度控制制冷機和電加熱，實際溫度高于控制器設定值，制
冷機開；實際溫度低于控制器設定值，冷機關，電加熱開。
2） 濕度控制：根據回風濕度控制制冷閥，實際濕度高于控制器設定值，制冷閥開，使空氣中水蒸氣凝結，然后開啟加熱閥使回風溫度回復設定值；實際濕度低于設定值，加濕器開。
3）過濾器檢測：初效和中效過濾器安裝壓差開關，監視過濾網的吸塵程度，在控制
器上報警，提示采取措施。
4）風機狀態檢測：監控風機，同時發揮保護功能，在風機停止或故障停止，控制器
報警，提示風機故障，同時立即停止所有受控設備，保護空調機組。
5）風閥控制風機運行，風閥開啟；風機停止，風閥關閉。

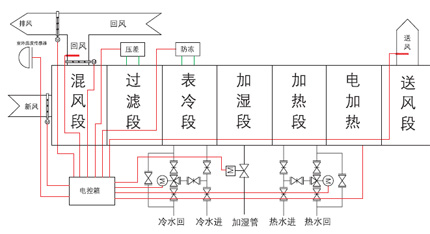

2、恒溫恒濕原理圖

3、系統構成
整個系統構成分為軟件部分和硬件部分。
1）軟件部分：ACS7…軟件，支持在線趨勢圖和再現控制。
2）硬件部分：就是由現場控制部分組成，現場控制器SYNCO系列 ,控制器操作面板。

控制器與上位機連接設備OCI700.1 使系統達到遠程控制與監控。

溫濕度傳感器,監測送風溫濕度，控制回風溫濕度。

壓差開關監測初中效過濾網，阻塞報警。

控制執行機構包括：兩通和三通調節閥、輔助電加熱、風閥執行器、風機。

4、人機界面

人機界面簡潔明了，控制方便，可顯示室內溫濕度趨勢圖�？刂平缑嬖O(shè)置可選擇性很大，可以做成現場流程模式和模塊形勢，具有同樣的功能。根據個人喜好選擇。

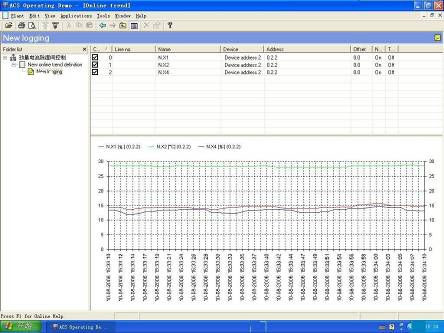

1）在線趨勢圖

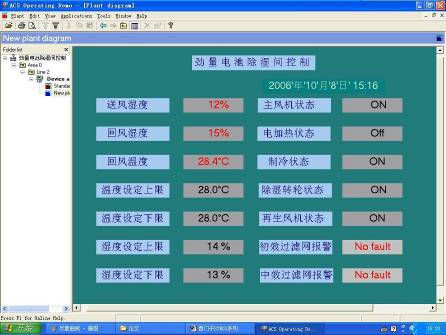

2）上位機控制圖
