西門子樓宇自控系統（APOGEE系統）組成
APOGEE系統以靈活的控制器、強大的管理工具和廣泛的兼容性，以及豐富的現場儀表執行器為樓宇的運作管理提供了伸縮自如、功能健壯和牢固穩定的基礎。
（一）管理層（MLN）
1.中央工作站
中央工作站系統由PC主機、彩色液晶顯示器及打印機組成，是BAS（Building Automation System）系統的核心，它直接可以和以太網相連。整個大廈內所受監控的機電設備都在這里進行集中管理和顯示，內裝中／英文Insight工作軟件，提供給操作人員下拉式菜單、人機對話、動態顯示圖形，為用戶提供一個非常好的、簡單易學的界面。操作者無需專業軟件知識，即可通過鼠標和鍵盤操作管理整個控制系統。
??2.操作系統
APOGEE操作系統為樓宇自控系統提供了強大的工作平臺，通過系統程序操作員可以在樓宇自控系統內進行各項資料的存取及監控。擁有鍵盤、鼠標常規操作，圖形文字顯示、密碼保護等。

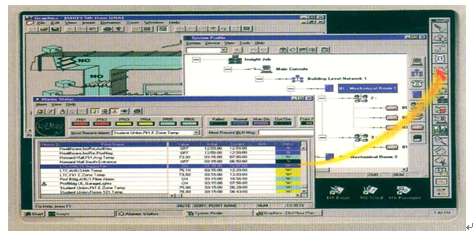

3. Insight監控軟件
西門子公司提供的所有軟件均支持本方案所闡明的操作及監控系統。這些軟件可在每個現場控制器中運行，而不僅限于最高級的計算機工作方式。其核心功能為軟件控制、報警管理兩方面。
(二)自控層（FLN）
1 直接數字控制(DDC)
DDC是用于監視和控制系統中有關機電設備的控制器，它是一個完整的控制器，它包含軟硬件，能完成獨立運行，不受到網絡或其他控制器故障的影響。同時，當外電斷電時，DDC的后備電池可保證RAM中數據在60天不丟失。
2 簡單來說，DDC具備以下功能：
（1）程序存儲與執行
(2)定時啟停、自適應啟／停設備
(3)自動幅度控制、需求量預測控制
(4)事件自動控制、掃描程序控制與警報處理
(5)趨勢記錄、全面通信能力
（三）現場層（FLN）
- 傳感器儀表：由室內、室外、風管/水管的溫度、濕度、壓力、壓差；水流開關、冷凝開關、防凍開關；風速、太陽照度、空氣質量；水箱、集水坑液位等組成。
- 計量類儀表：冷/熱表、水表、電表等。
- 執行類設備：溫度調節閥、壓差平衡閥、加濕除濕設備、補水電磁閥、泄壓電磁閥、風閥及執行器、泵與風機及變頻器等。
系統運行時，通過網絡進行系統中相關數據及命令的傳送。
管理級向自控級發送組態信息及控制命令并接收由現場控制級上報的數據和報警信息；
自控級則根據管理級的命令設置儀表并讀取數據向管理調度中心發送；
現場級測量相關物理量上傳至自控級控制器，并接受和執行控制器發出或轉達的管理層指令。
通過上述設備的協調工作，最終實現全網安全、穩定、高效的運行。
|
