西門子中小型空調機組控制系統

1、空調系統監控的意義
在現代商業及工業樓宇中，空調系統設備較多，自動化管理是使其安全工作并良好運行的重要保證。同時，空調的能源消耗一般占總能源消耗的40％以上，因此空調節能是節能的重要手段。對潔凈間而言，更是如此。采用空調自控產品，會產生一系列好處：
    首先，由于空調系統實現自動化監控，可以使系統能夠更安全的運行，并最大限度的提高舒適程度。對潔凈間來說，更成為保證生產所必須的條件。此外，由于實現了自動化監控，可以在滿足系統安全運行及保證系統的各種技術指標的同時，最大限度的實現節能控制，符合日益突出的節能和環保需要。有關資料表明，采用空調自控系統后，可節約空調系統設備年度運行費用的10％。更樂觀的估計認為可達15％-30％。而空調自控產品的投資占整個樓宇或廠房總投資的不到0.5％，收回投資時間短。同時，由于實現設備的自動控制和管理，可縮減人員維護，節約人員開支，提高綜合管理水平，減少突發事故的發生和設備損壞，從而帶來潛在效益。
此外，空調控制系統是建筑自動化領域的重要組成部分。隨著越來越多的高層建筑、超高層建筑的拔地而起，新的時代賦予樓宇自動化更新、更高的要求。許多高層建筑物內包含的機電設備和不同功能的子系統越來越多，越來越復雜。同時，建筑物業主希望整個系統具有更高的性能，更高的效率和相對低廉的維護擴展費用。通過對空調控制系統的集中監控和管理，能更高效、更智能的實現建筑樓宇自動化。
2、常見空調系統控制原理
（1）典型的空調機組控制原理
常規的新風風門的控制方法為：在過渡季，新風風門開度為85%(即充分利用室外新風)，在冬夏季，新風風門的開度為15%。這也是一種節能控制的方法，且控制方式簡單，風門動作不頻繁，易于控制。
較為復雜的風門控制為根據焓值控制，即根據不同季節，充分利用不同焓值室外新風和回風。如在夏季，利用焓值較低的新風或回風，冬季則利用焓值較高的風，這樣可減少盤管的負載，節約能量。

1. 根據回風溫度，自動控制電動二通閥的開度，維持回風溫度在設定的范圍內。
2. 根據回風相對濕度，自動控制加濕閥的開關，維持送風濕度在設定范圍內，確保在秋冬等氣候較為干燥的季節內，大樓的濕度不低于設計要求。
3. 根據室外溫度，回風溫度，在不同季節里自動聯鎖控制新風門，排風門和回風門開度，調節新、回、排風閥比例。也可根據室內外焓值控制新、回風門開度。這樣可充分利用室外新風，到達節能目的。
4. 根據初效濾網兩端的壓差開關信號，監測濾網的使用情況，濾網兩端壓差大于設定值時，說明濾網的過濾效果降低，物業管理人員可根據壓差開關的報警信息及時更換濾網。
5. 風管內設有防凍溫度探頭，當冬季室外溫度過低時，系統報警，自控系統將自動開啟加熱循環系統裝置（加熱循環泵），聯鎖打開風機，同時開啟熱水閥，防止盤管凍裂。
6. 空調系統的關閉狀態為新風風門全關，回風風門全開，排風門全關、水閥全關，風機全關。
7. 自動監視送、回風機工作狀態，故障報警。
8. 中央監控系統可在監控軟件上動態、彩色、實時顯示各監測點(送回風溫度、預加熱溫度、回風濕度、送回風風機狀態報警、送風靜壓、水閥位置、新回排風風閥位置等)，記錄并打印各類(風機故障，防凍開關報警)的信息，及參數趨勢等資料。

(2)典型的新風機控制原理

1. 根據送風溫度，自動調節預加熱水閥的開度，維持送風溫度恒定。
2. 自動監視風機運行狀態，故障報警。
3. 自動監視濾網兩端壓差開關，堵塞報警。
4. 若新風溫度過低，則預加熱器后的防凍溫度開關報警，自動聯鎖打開預加熱水閥，防止盤管凍裂。
5. 新風機全關狀態為新風閥全關，水閥全關，風機全關。

3、常見空調系統控制舉例

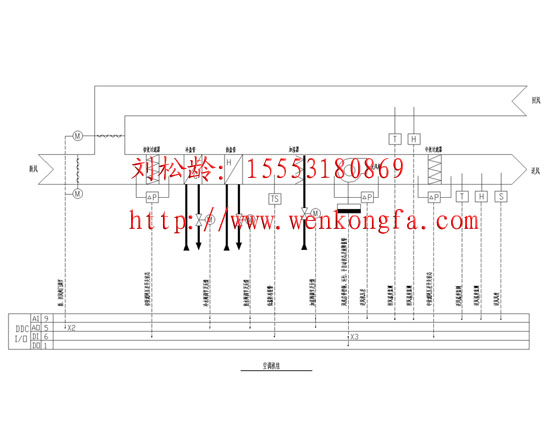

（1）空調機組控制

監測報警：
①監測送風溫濕度、回風溫濕度等參數；
②監測送風機運行狀態、手/自動狀態、故障等主要參數；
③監測防凍開關狀態，初、中效濾網壓差狀態。
控制：
①系統在冬、夏季均盡可能多利用回風，新風為保證室內衛生要求的最小新風量；過渡季可全新風；
②根據回風溫度控制冷水閥（夏季）/熱水閥（冬季）開度，使房間溫度達到設定值；風機停運時，夏季冷水閥門全關，冬季熱水閥門開啟30%，以保護盤管；
③夏季監測回風濕度；冬季，根據回風濕度開關加濕閥門，保持回風濕度在設定值范圍內；
④定時啟停空調風機，風機與風閥、水閥、加濕閥連鎖;

⑤冬季，低溫防凍報警發生，自動停空調風機，關閉新風閥，加濕閥，熱水閥全開。

顯示及打�。�
?? 參數狀態、報警、運行時間、趨勢圖、動態流程圖等。
配置選型參考：
①中央監控系統

②現場控制器

③傳感器、執行機構等

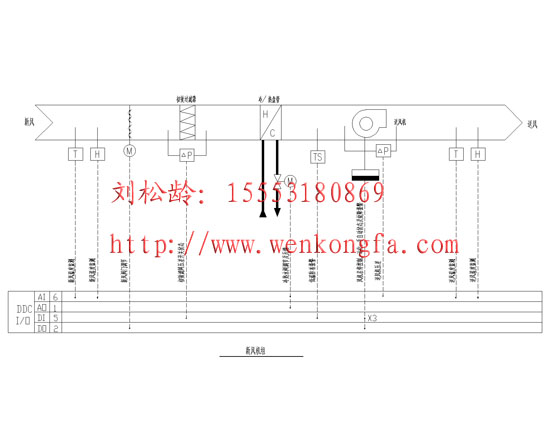

（2）新風機組控制

監測報警：
①監測送風溫度、新風溫濕度等參數；
②監測送風機運行狀態、手/自動狀態、故障等主要參數；監測風機氣流開關狀態；
③監測防凍開關狀態、初效濾網壓差狀態。
控制：
①根據送風溫度控制冷水閥（夏季）/熱水閥（冬季）開度，使送風溫度達到設定值；風機停運時，夏季冷水閥門全關，冬季熱水閥門開啟30%，以保護盤管；
②定時啟�？照{(diào)風機，風機與風閥、水閥連鎖;
③冬季，低溫防凍報警發生，自動�？照{(diào)風機，關閉新風閥、加濕閥，熱水閥全開。
顯示及打�。�
參數狀態、報警、運行時間、趨勢圖、動態流程圖等。

配置選型參考：
①中央監控系統

②現場控制器

③傳感器、執行機構等
