1、電動減壓閥是西門子比例積分調節閥在壓力控制領域的典型應用。
2、溫控閥的工作原理：

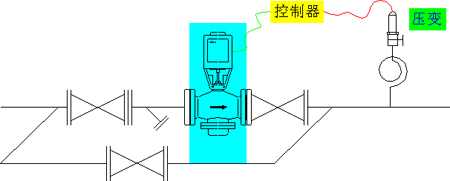

3、溫控閥的基本組成： 如圖示：

4、SIEMENS電動減壓閥的產品優勢：

-電動無級調節，二次壓力穩定，控制精度高。
-操作簡便，只需通過控制器修改二次壓力設定。
-運行平穩，使用壽命長。

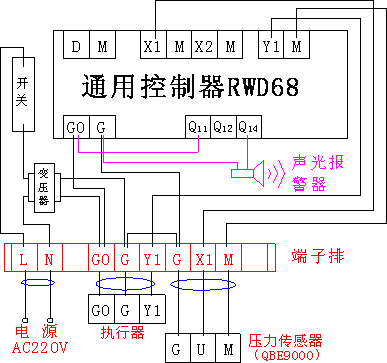

1. 傳感器與控制器接線：
   1. QBE9000接線
      1. 打開QBE9000傳感器后蓋（縮緊螺母）。
      2. 從縮緊螺母孔處將信號線穿入。
      3. 將G端子與控制器G端子相連，將U端子與控制器X1端子相連，。
      4. 將M端子與控制器上任一M端相連。
      5. 檢查端子是否有松脫，接線頭是否有短接。
      6. 將縮緊螺母擰緊。

注意：應防止凝結水或濕汽沿接線進入接線盒。

1. 控制器與執行器接線：
   1. 將執行器接線蓋打開。
   2. 將執行器側面敲落孔打開，將線引入線盒。
   3. 將執行器端子G0與控制器端子G0相接，端子G與控制器G相接，端子Y與控制器輸出信號Y1相接。
   4. 將蓋板恢復，并確認蓋板周邊密閉。

警告：

1. 去掉敲落孔蓋板及接線時，切勿將線路板劃傷！
2. 落孔處建議安裝緊線箍或采取其它密封措施，避免凝水沿接線進入執行器，或濕氣進入，將線路板燒壞！
3. 蓋板必須蓋嚴，周邊不能進濕氣，否則將導致執行器損壞��！

   危險：切不可帶電操作，否則有觸電導致設備損壞或人身傷亡的危險！
   警告：請嚴格按隨機所附接線圖等資料接線！
4. 注意：
   （1）連接線建議選擇三芯屏蔽信號線，直徑≥0.75mm2。
   （2）長度≦30m，若距離加長，建議屏蔽信號線加粗。

1. 屏蔽信號線應盡量遠離動力電纜及有信號干擾的電機等設備。
2. 屏蔽信號線不可與動力電纜平行敷設。

注意：接線端子處防止短接。

1. 電源供電接線：
   1. 用測電筆檢查電源線是否帶電，嚴禁帶電操作！
   2. 接電源線火線/零線（L/N線）分別與電控箱L/N端子連接。
   3. 將變壓器輸出（AC 24V）接入控制器端子G/G0。若用戶使用我公司提供的電控箱，則此線已接好。

注意：任何不按本手冊要求的安裝和造成的損壞，SIEMENS公司將視為安裝使用不當，若能修復，則需收取相應的成本費用。
